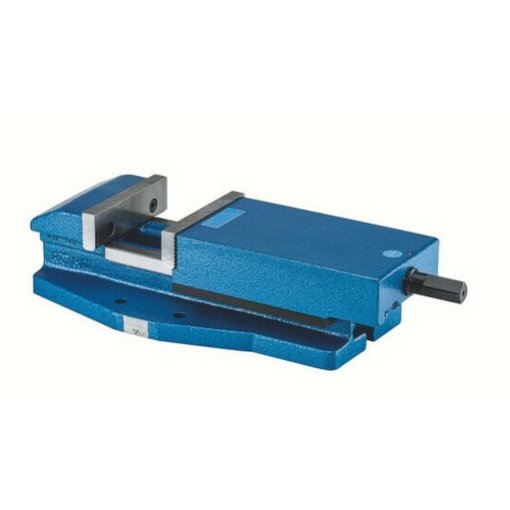

Maschinen-Schraubstock RS 1

Beschreibung
Hersteller

Ausführung: RS
Backenanschlussmaße Breite (mm): 63
Backenanschlussmaße Gewindedurchmesser 1 (mm): M6
Backenanschlussmaße Gewindetiefe (mm): 12
Backenanschlussmaße Höhe (mm): 13,6
Breite Backen (mm): 92
Breite Grundkörper (mm): 160
Breite Spannschlitz (mm): 14
Dicke Normalbacke (mm): 12
Drehplattenanschluss Befestigungsbohrung (mm): 13
Drehplattenanschluss Breite (mm): 120
Drehplattenanschluss Länge (mm): 60
Drehplattenanschluss Zentrierbohrung Abstand (mm): 115
Größe: 1
Höhe Backen (mm): 31,6
Höhe Führung Grundkörper (mm): 48
Höhe (mm): 80
Länge bewegliche Backe (mm): 174
Länge Grundkörper (mm): 260
Länge (mm): 362
Länge Stirnseite bis Backenanlage (mm): 50
Spannkraft: 18
Spannweite (mm): 85
