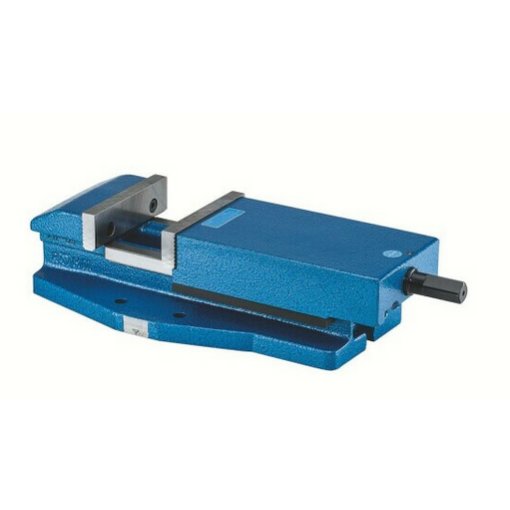

Maschinen-Schraubstock RS 3

Beschreibung
Hersteller

Ausführung: RS
Backenanschlussmaße Breite (mm): 80
Backenanschlussmaße Gewindedurchmesser 1 (mm): M8
Backenanschlussmaße Gewindetiefe (mm): 13
Backenanschlussmaße Höhe (mm): 15,6
Breite Backen (mm): 135
Breite Grundkörper (mm): 200
Breite Spannschlitz (mm): 14
Dicke Normalbacke (mm): 16
Drehplattenanschluss Befestigungsbohrung (mm): 13
Drehplattenanschluss Breite (mm): 146
Drehplattenanschluss Länge (mm): 70
Drehplattenanschluss Zentrierbohrung Abstand (mm): 155
Größe: 3
Höhe Backen (mm): 39,6
Höhe Führung Grundkörper (mm): 64
Höhe (mm): 104
Länge bewegliche Backe (mm): 242
Länge Grundkörper (mm): 365
Länge (mm): 510
Länge Stirnseite bis Backenanlage (mm): 70
Spannkraft: 35
Spannweite (mm): 125
