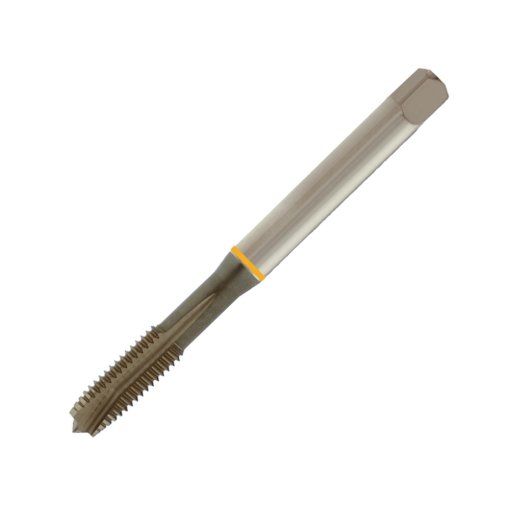

Maschinengewindebohrer DL HSS-E blank Gelbring FORUM DIN 371 B M4

Beschreibung
Hersteller

Durchgangsloch-Maschinengewindebohrer HSS-E Gelbring FORUM

Metrisches ISO-Gewinde DIN 13
DIN 371/DIN 376
HSS-E
Form B mit Schälanschnitt (3,55 Gang)
Gerade genutet
Toleranz ISO 2 6H
Durchgangsloch

Gewinde	Bestellnummer	Steigung mm	Gesamtlänge mm	Schaft-Ø mm	Schaft-4-kant mm	Kernloch-Ø mm	Norm
M3	6602012574	0,5	56	3,5	2,7	2,5	DIN 371 B
M4	6602012577	0,7	63	4,5	3,4	3,3	DIN 371 B
M5	6602012580	0,8	70	6	4,9	4,2	DIN 371 B
M6	6602012616	1	80	4,5	3,4	5	DIN 376 B
M6	6602012583	1	80	6	4,9	5	DIN 371 B
M8	6602012586	1,25	90	8	6,2	6,8	DIN 371 B
M8	6602012619	1,25	90	8	6,2	6,8	DIN 376 B
M10	6602012622	1,5	100	7	5,5	8,5	DIN 376 B
M10	6602012589	1,5	100	10	8	8,5	DIN 371 B
M12	6602012625	1,75	110	9	7	10,2	DIN 376 B
M14	6602012628	2	110	11	9	12	DIN 376 B
M16	6602012631	2	110	12	9	14	DIN 376 B
M18	6602012634	2,5	125	14	11	15,5	DIN 376 B
M20	6602012637	2,5	140	16	12	17,5	DIN 376 B
M22	6602012640	2,5	140	18	14,5	19,5	DIN 376 B
M24	6602012643	3	160	18	14,5	21	DIN 376 B
M27	6602012646	3	160	20	16	24	DIN 376 B
M30	6602012649	3,5	180	22	18	26,5	DIN 376 B

Herstellerinformationen nach GPSR
(Produktsicherheit)

Einkaufsbüro Deutscher Eisenhändler GmbH
EDE Platz 1, 42389 Wuppertal, Deutschland
Telefon: +49 202 6096-0 E-Mail: webkontakt@ede.de
