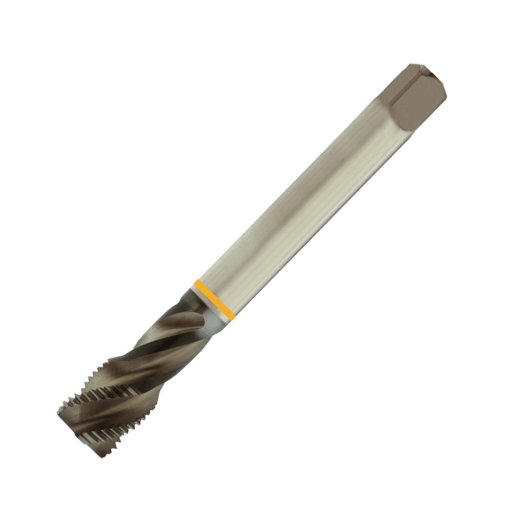

Maschinengewindebohrer MF GL HSS-E blank DIN 374 C Gelbring FORUM M22x

Beschreibung
Hersteller

Maschinengewindebohrer MF GL HSS-E blank DIN 374 C Gelbring FORUM

Metrisches ISO-Feingewinde DIN 13
DIN 374 Form C (23 Gang)
HSS-E
Rechtsspirale 40°
Toleranz ISO 2 6H
2 x D Grundloch

Gewinde	Bestellnummer	Gesamtlänge mm	Schaft-Ø mm	Schaft-4-kant mm	Kernloch-Ø mm
M4x0,5	6602030675	63	2,8	2,1	3,5
M5x0,5	6602030678	70	3,5	2,7	4,5
M6x0,5	6602030681	80	4,5	3,4	5,5
M6x0,75	6602030684	80	4,5	3,4	5,3
M8x0,75	6602030687	90	6	4,9	7,3
M8x1	6602030690	90	6	4,9	7
M10x0,75	6602030693	90	7	5,5	9,3
M10x1	6602030696	90	7	5,5	9
M10x1,25	6602030699	90	7	5,5	8,8
M12x1	6602030702	100	9	7	11
M12x1,25	6602030705	100	9	7	10,8
M12x1,5	6602030708	100	9	7	10,5
M14x1	6602030711	100	11	9	13
M14x1,25	6602030714	100	11	9	12,8
M14x1,5	6602030717	100	11	9	12,5
M16x1	6602030720	100	12	12	15
M16x1,5	6602030723	100	12	12	14,5
M18x1,5	6602030726	110	14	11	16,5
M20x1	6602030729	125	16	12	19
M20x1,5	6602030732	125	16	12	18,5
M22x1,5	6602030735	125	18	14,5	20,5
M24x1,5	6602030738	140	18	14,5	22,5
M27x2	6602030741	140	20	16	25
M30x1,5	6602030744	150	22	18	28,5
