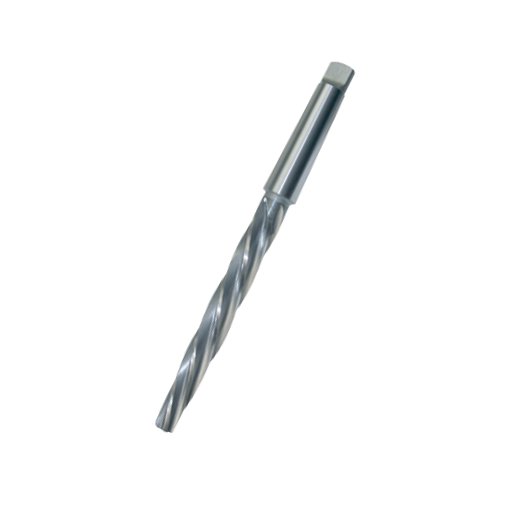

Nietlochreibahle HSS DIN 311 linksgenutet 25° blank 34,00 mm MK4

Nietlochreibahle HSS DIN 311 linksgenutet 25° blank 34,00 mm MK4

blanke Ausführung

Durchmesser mm

MK

237,49 € (Netto 199,57 € )

inkl. 19% USt. ,

Stück

lieferbar
Lieferzeit: 1 - 3 Werktage (DE - Ausland abweichend)

Artikelnummer: 12001720028
GTIN: 4040389014430
Kategorie: Maschinenreibahle
Hersteller: PTG

Beschreibung
Hersteller

mit Morsekegel
blanke Ausführung
linksgenutet
25° Steigung 1:10
Toleranz H11

Technische Daten

dd₁	d₂	d₃	l₁	l₂	s
6,4	6,0	6,7	151	75	1
7,4	6,7	7,5	156	80	1
8,4	7,5	8,5	161	85	1
9,5	8,5	9,5	166	90	1
10,0	9,5	10,6	171	95	1
11,0	10,6	11,8	176	100	1
12,0	8,4	12,0	199	105	2
13,0	11,8	13,2	199	105	2
14,0	13,2	14,0	209	115	2
15,0	14,0	15,0	219	125	2
16,0	15,0	16,0	229	135	2
17,0	16,0	17,0	251	135	3
18,0	12,6	18,0	261	145	3
19,0	17,0	19,0	261	145	3
20,0	14,0	20,0	271	155	3
21,0	19,0	21,2	271	155	3
22,0	15,4	22,0	281	165	3
23,0	21,2	23,6	281	165	3
24,0	16,8	24,0	296	180	3
25,0	23,6	26,5	296	180	3
26,0	18,2	26,0	296	180	3
27,0	18,9	27,0	311	195	3
28,0	26,5	30,0	311	195	3
30,0	21,0	30,0	311	195	3
31,0	30,0	31,5	326	210	3
32,0			354	210	4
33,0	24,6	33,0	354	210	4
34,0	33,5	37,5	364	220	4
35,0			364	220	4
37,0	33,5	37,5	364	220	4
40,0	37,5	42,5	374	230	4
