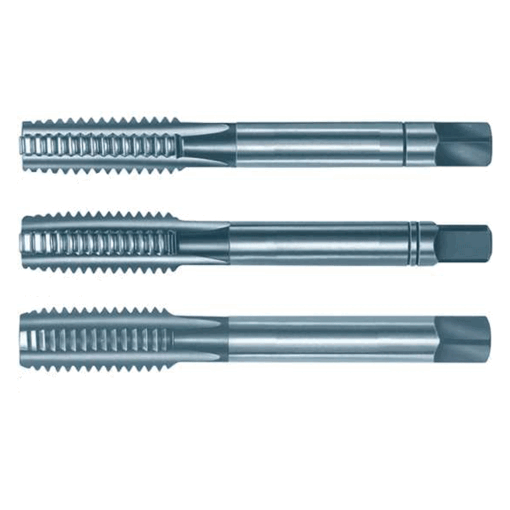

Handgewindebohrer-Satz HSS DIN 352 3-teilig FORUM

Beschreibung

Handgewindebohrer-Satz HSS DIN 352 3-teilig FORUM

Metrisches ISO-Gewinde
DIN 352
HSS
Typ N
Toleranz ISO 2 6H
Durchgangsloch und Sackloch
Hinweis: Für metrisches ISO-Regelgewinde DIN 13 (M1,7; M2,3; M2,6 in DIN 13 nicht mehr enthalten)

Gewinde	Bestellnummer	Steigung mm	Gesamtlänge mm	Schaft-Ø mm	Schaft-4-kant mm	Kernloch-Ø mm
M1		0,25	32	2,5	2,1	0,75
M1,2		0,25	32	2,5	2,1	0,95
M1,4		0,3	32	2,5	2,1	1,1
M1,6		0,35	32	2,5	2,1	1,25
M1,7		0,35	32	2,5	2,1	1,3
M2		0,4	36	2,8	2,1	1,6
M2,2		0,45	36	2,8	2,1	1,75
M2,3		0,4	36	2,8	2,1	1,9
M2,5		0,45	40	2,8	2,1	2,05
M2,6		0,45	40	2,8	2,1	2,1
M3		0,5	40	3,5	2,7	2,5
M3,5		0,6	45	4	3	2,9
M4		0,7	45	4,5	3,4	3,3
M4,5		0,75	50	6	4,9	3,7
M5		0,8	50	6	4,9	4,2
M6		1	50	6	4,9	5
M7		1	50	6	4,9	6
M8		1,25	56	6	4,9	6,8
M9		1,25	63	7	5,5	7,8
M10		1,5	70	7	5,5	8,5
M11		1,5	70	8	6,2	9,5
M12		1,75	75	9	7	10,2
M14		2	80	11	9	12
M16		2	80	12	9	14
M18		2,5	95	14	11	15,5
M20		2,5	95	16	12	17,5
M22		2,5	100	18	14,5	19,5
M24		3	110	18	14,5	21
M27		3	110	20	16	24
M30		3,5	125	22	18	26,5
