Permanent-Lasthebemagnete

ausgelegt zum Heben und Transportieren von Rund- und Flachmaterial
leistungsstark und bedienerfreudlich
geringes Eigengewicht und sichere Handhabung

437,92 €

inkl. 19% USt. ,

Auswahl Lieferland

Maße:: 93 x 60 mm 93 x 60 mm

152 x 100 mm 152 x 100 mm

246 x 120 mm 246 x 120 mm

305 x 145 mm 305 x 145 mm

478 x 165 mm 478 x 165 mm

BITTE VARIATION WÄHLEN

Verfügbarkeit siehe Auswahl

Beschreibung
Hersteller

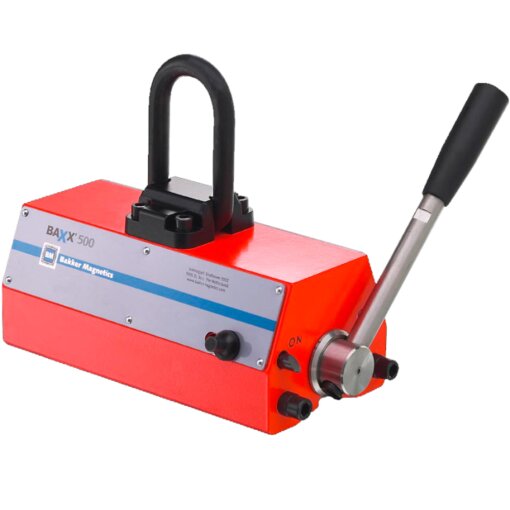

Permanent-Lasthebemagnete Typ BaXx

ausgelegt zum Heben und Transportieren von Rund- und Flachmaterial
leistungsstark und bedienerfreudlich
geringes Eigengewicht und sichere Handhabung

Die Permanent-Lasthebemagnete sind mit einem leistungsfähigen Hochenergie-Magnetsystem Neodym ausgeführt und eignen sich zum Transportieren, Heben und Fixieren von Rund- und Flachmaterialien aus verschiedensten magnetischen Materialien.

Die bewegliche Lastaufnahme erleichtert die Handhabung und ist wenig störanfällig.

Der Bediener kann den Lasthebemagneten nur auf einem ferromagnetischen Untergrund ein- bzw. ausschalten.

Durch die Sicherheitsarretierung des Schalthebels ist gewährleistet, dass die BaXx-Lasthebemagnete während des Betriebs ohne äußere Einwirkung nicht abgeschaltet werden können.

Der dreifache Sicherheitsfaktor auf die empfohlene Hebekraft garantiert selbst bei unterschiedlichen Bedingungen wie Oberflächenbeschaffenheit, Materiallegierungen und Plattendicken noch eine optimale Funktion.

Das geringe Eigengewicht und die prismatischen Polflächen, die bei Bedarf auch nachgeschliffen werden können, gewährleisten eine hohe Lebensdauer und optimale Einsatzmöglichkeiten.

Die Permanent-Lasthebemagnete werden gemäß den geltenden EU-Maschinenrichtlinien gefertigt. Der Produktionsprozess beinhaltet eine umfassende Qualitätskontrolle sowie Tragfähigkeitsprüfung. Die Lasthebemagnete werden mit Prüfzertifikat, EG-Konformitätserklärung und Bedienungsanleitung geliefert. Eine Garantie wird unter normalen Einsatzbedingungen gemäß den gesetzlichen EU-Bestimmungen gewährt.

Aus Sicherheitsgründen wird ein Faktor 1:3 auf die geprüfte Hebekraft empfohlen, um den unterschiedlichsten Bedingungen wie Oberflächenbeschaffenheit, Materiallegierung und Plattendicke der Werkstücke Rechnung zu tragen.

Technische Daten

Artikelnummer	Länge (mm)	Breite (mm)	Höhe (mm)	Gesamthöhe (mm)
BM 50.650	93	60	69	150
BM 50.651	152	100	99	180
BM 50.652	246	120	99	220
BM 50.653	305	145	125	246
BM 50.654	478	165	161	313

Artikelnummer	Flachmaterial empfohlen (kN)	Rundmaterial empfohlen (kN)Rundmaterial empfohlen (kN)Rundmaterial empfohlen (kN)	Flachmaterial geprüft (kN)	Aufnahme Rundmaterial (mm)
BM 50.650	1,25	0,65	3,75	Ø 0-60
BM 50.651	3,0	1,8	9,0	Ø 60-180
BM 50.652	5,0	3,2	15,0	Ø 60-240
BM 50.653	10,0	6,0	30,0	Ø 60-300
BM 50.654	20,0	12,0	60,0	Ø 60-300

Hebekräfte

Luftspalt		0,0 mm	0,1 mm	0,3 mm	0,5 mm
Artikelnummer	Materialstärke (mm)	max. Hebelkraft (kN)	max. Hebelkraftmax.max. Hebekraft (kN)	max. Hebekraft (kN)	max. Hebekraft (kN)
BM 50.650 (BaXx 125)	60 20 15 10 5 4 Ø 180 Ø 60	1,25 1,25 1,25 1,10 0,55 0,40 - 0,60	1,10 1,00 1,00 0,90 0,50 0,40 - 0,50	0,70 0,70 0,70 0,65 0,45 0,35 - 0,45	0,60 0,60 0,60 0,55 0,40 0,30 - 0,35
BM 50.651 (BaXx 250)	60 20 15 10 5 4 Ø 180 Ø 160 Ø 60	3,00 3,00 3,00 2,00 0,60 0,50 2,00 1,25 0,95	2,25 2,25 2,25 1,75 0,55 0,45 1,75 1,15 0,90	2,00 2,00 2,00 1,40 0,55 0,40 1,40 0,75 0,70	1,30 1,30 1,30 1,10 0,50 0,40 1,10 0,55 0,55
BM 50.652 (BaXx 500)	60 20 15 10 5 4 Ø 240 Ø 180 Ø 120 Ø 60	5,00 5,00 3,50 2,75 0,70 0,55 2,60 3,50 2,90 1,75	5,00 4,00 3,00 2,25 0,65 0,55 2,40 3,50 2,65 1,65	3,25 3,10 2,75 2,00 0,60 0,50 1,50 3,20 2,05 1,50	2,60 2,40 2,25 1,70 0,60 0,45 0,95 2,35 1,45 1,20
BM 50.653 (BaXx 1000)	60 20 15 10 Ø 300 Ø 240 Ø 180 Ø 120 Ø 60	10,00 7,00 5,75 4,00 6,20 6,60 7,00 3,95 2,50	10,00 7,00 5,75 4,00 6,15 6,35 7,00 3,65 2,50	9,00 6,00 4,00 3,00 5,45 5,60 6,00 3,25 2,25	8,00 4,50 3,25 2,75 4,65 4,75 5,50 2,95 2,00
BM 50.654 (BaXx 2000)	60 20 15 Ø 300 Ø 240 Ø 180 Ø 120	20,00 10,00 7,50 10,90 11,25 11,00 6,35	20,00 9,25 7,50 10,75 10,90 11,00 6,00	17,00 8,25 6,00 9,95 10,05 10,00 5,90	12,00 7,00 6,00 8,55 9,00 9,50 5,65

Artikelnummer	13600080000-P
Kategorie	Magnete
Hersteller	Beloh
