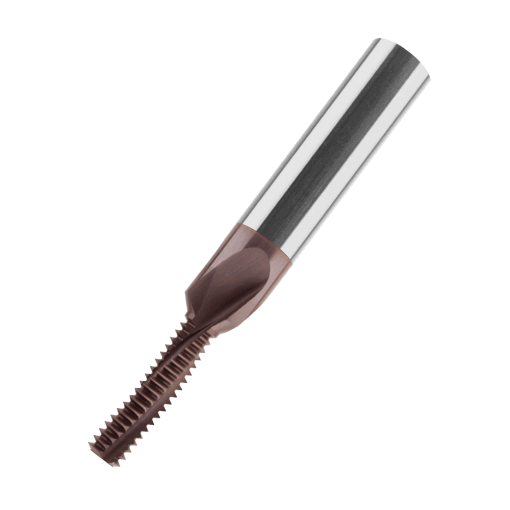

VHM-Innengewindefräser mit Senkstufe TIALCN HA

Beschreibung
Hersteller

VHM-Innengewindefräser mit Senkstufe TIALCN HA

Typ: N (normale Werkstoffe)
Zähne: 3
Drallwinkel: 15°
Schaftform: HA (glatter Zylinderschaft)
Norm: Werksnorm
Beschichtung: TIALCN (burgund-violett)

Artikelnummer	Steig. mm	Einsatzbereich	D1	D2	L2	L1	Z
8.060.500.001	0,50	M3 (1,5xD)	2,30	6,00	5,50	63	3
8.060.500.002	0,50	M3 (2xD)	2,30	6,00	7,00	63	3
8.060.500.003	0,50	M3 (2,5xD)	2,30	6,00	8,50	63	3
8.060.500.004	0,50	M3 (3xD)	2,30	6,00	10,00	63	3
8.060.700.005	0,70	M4 (1,5xD)	3,00	6,00	7,70	63	3
8.060.700.006	0,70	M4 (2xD)	3,00	6,00	9,10	63	3
8.060.700.007	0,70	M4 (2,5xD)	3,00	6,00	11,20	63	3
8.060.700.008	0,70	M4 (3xD)	3,00	6,00	13,30	63	3
8.060.800.009	0,80	M5 (1,5xD)	3,80	6,00	8,80	63	3
8.060.800.010	0,80	M5 (2xD)	3,80	6,00	11,20	63	3
8.060.800.011	0,80	M5 (2,5xD)	3,80	6,00	13,60	63	3
8.060.800.012	0,80	M5 (3xD)	3,80	6,00	16,80	63	3
8.061.000.013	1,00	M6 (1,5xD)	4,50	8,00	11,00	63	3
8.061.000.014	1,00	M6 (2xD)	4,50	8,00	14,00	63	3
8.061.000.015	1,00	M6 (2,5xD)	4,50	8,00	17,00	63	3
8.061.250.016	1,25	M8 (1,5xD)	6,00	10,00	15,00	76	3
8.061.250.017	1,25	M8 (2xD)	6,00	10,00	18,75	76	3
8.061.250.018	1,25	M8 (2,5xD)	6,00	10,00	22,50	76	3
8.061.500.019	1,50	M10 (1,5xD)	7,50	12,00	18,00	83	3
8.061.500.020	1,50	M10 (2xD)	7,50	12,00	22,50	83	3
8.061.500.021	1,50	M10 (2,5xD)	7,50	12,00	28,50	83	3
8.061.750.022	1,50	M12 (1,5xD)	9,00	14,00	21,00	83	3
8.061.750.023	1,75	M12 (2xD)	9,00	14,00	28,00	89	3
8.061.750.024	1,75	M12 (2,5xD)	9,00	14,00	33,25	89	3
